Световодные инструменты
|
|
Излучение лазерных аппаратов ЛАХТА-МИЛОН и ЛСП передается в операционную зону по тонким, нейтральным по отношению к биоткани волоконно-оптическим световодам.
Благодаря гибкости и малому диаметру световод может подводиться непосредственно к операционной зоне по инструментальному каналу гибких и жестких эндоскопов, лапароскопов, бронхоскопов через тонкие пункционные иглы или с помощью ручных держателей с наконечниками. |

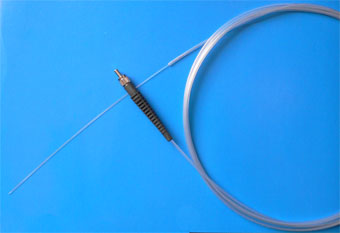

Световод с прямым выходом излучения WF600/640/950, Tefzel, SMA-905 |
|
Для дополнительной защиты световода мы устанавливаем полимерную медицинскую трубку. |
|
|
Световоды допускают холодную стерилизацию и могут использоваться многократно, благодаря чему снижается стоимость операции.
Области применения: наружные, эндоскопические и лапароскопические лазерные операции в урологии, проктологии, гинекологии, гастроэнторологии, онкологии, дерматологии, стоматологии, ортопедии и травматологии, оториноларингологии, нейрохирургии, общей хирургии, кардиологии. |

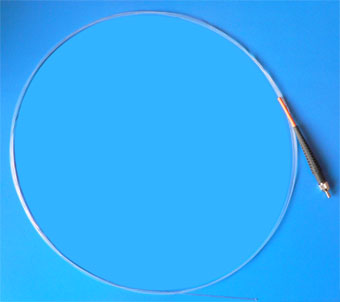

световод с прямым выходом WF400/440/750, Tefzel, SMA-905 (в защитной медицинской трубке) |
|
Подготовка дистального конца рабочего световода. |
|
|
|
Технические характеристики |
|
Защитное покрытие |
Ø сердцевины |
Ø оболочки |
Ø покрытия |
Tefzel (от -400 до +1500) - обладает повышенной прочностью - наилучшее покрытие для медицинских применений |
300 |
340 |
650 |
400 |
440 |
750 |
600 |
640 |
950 |
|
- Тип оптического волокна – кварц/кварц ( WF ) с пониженным содержанием ионов воды |
- Допустимая длина лазерного излучения – 2,5 мкм |
- Числовая апертура – NA = 0,22 |
- Коэффициент пропускания – не менее 80% |
- Оптический разъем – стандарт SMA-905 |
- Длина – 3м (возможно изготовление волокна различной длины под заказ) |
- Прямой выход излучения (тип "открытое волокно") |
Cветоводные инструменты

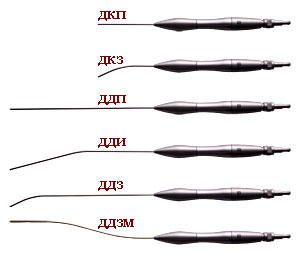

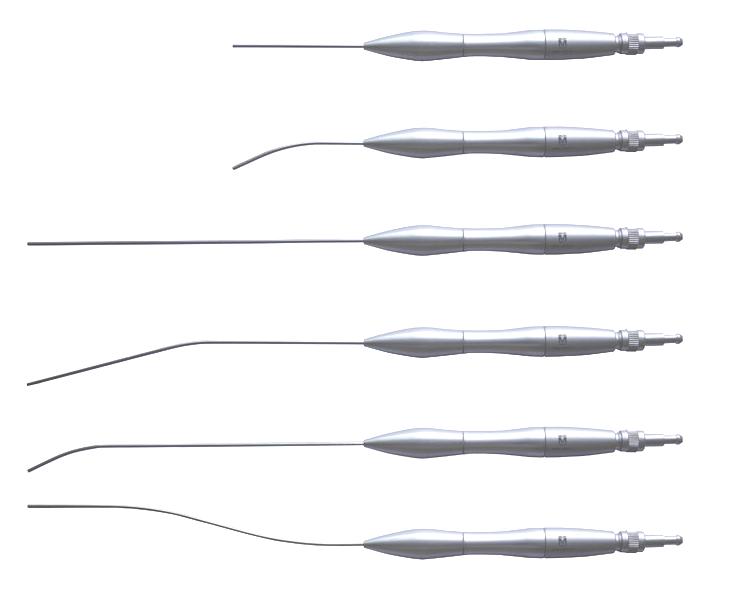

Держатели световода ручные (handpiece) металлические разборные с наконечниками. Используются с волоконно-оптическими световодами типа «открытое волокно» с внешним диаметром до 1мм. Держатель позволяют удобно подводить дистальный конец оптического волокна к зоне воздействия. Длина наконечников: 60мм или 120мм (по заказу возможно изготовление держателя с различной длиной наконечника). Можно менять радиус изгиба наконечника, обеспечивая тем самым подведение излучения в труднодоступные области. |
|
Держатель короткий прямой (ДКП) |
Держатель короткий загнутый (ДКЗ) |
Держатель длинный прямой (ДДП) |
Держатель длинный изогнутый (ДДИ) |
Держатель длинный загнутый (ДДЗ) |
Держатель длинный змейка (ДДЗМ) |
|
|
|
Инструмент для пункционных неэндоскопических лазерных операций |
|
Комплект № 1 для шейного отдела позвоночника: прямая игла, внешний диаметр - 1,2мм ; прямая игла, внешний диаметр - 1,6мм; проводник с мандреном, диаметр - 0,75мм. Длина комплекта – 90мм |
|
Комплект № 2 для поясничного и грудного отделов позвоночника: прямая игла, внешний диаметр - 2мм; прямая игла, внешний диаметр - 1,6мм; проводник с мандреном, диаметр - 1,0мм. Длина комплекта - 145мм. Эластичный стальной проводник, диаметр - 1,2мм, длина - 400мм или 320мм. |
Фокусатор. Используется для чрескожной лазерной коагуляции телеангиэктазий (телеангиоэктазий, ТАЭ), вапоризации и коагуляции тканей
бесконтактным способом. Поставляется с магистральным световодом в защитной оболочке с оптическим разъемом SMA -905 и сменными оптическими насадками 400мкм, 600мкм, 1000мкм, 1500мкм. |
|
|

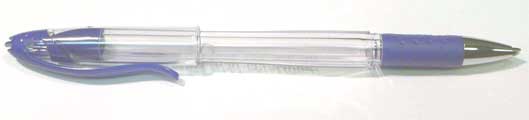

Ручка-скалыватель для обновления дистального конца кварцевой сердцевины световода. Инструкция по использованию |
|

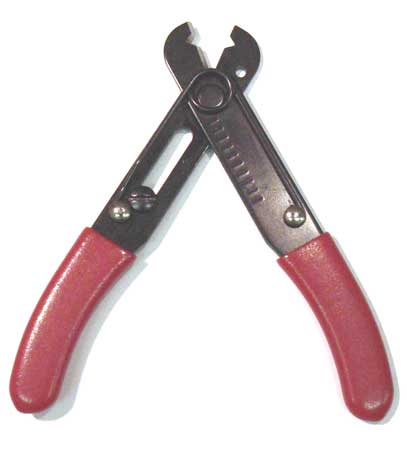

Стриппер для удаления защитного полимерного покрытия волокна. Можно настроить для световодов любого диаметра. Инструкция по использованию |
|
|
Очки защитные YHP.
Очки в диапазонах длин волн 800-1100нм оптическая плотность - 5+
в диапазонах длин волн 1000 – 1070нм оптическая плотность - 7+
Светопроницаемость линз в видимом спектре- 60%
Толщина линз 2,1мм
Материал линз – поликарбонат
Материал оправы - TR90
Декларация о соответствии ЕЭС |
|
Очки защитные DTY.
Очки в диапазонах длин волн 800 – 1700нм оптическая плотность - 3+
Светопроницаемость линз в видимом спектре- 40%
Толщина линз 2,1мм
Материал линз – поликарбонат
Материал оправы - TR90
Декларация о соответствии ЕЭС |
|
|

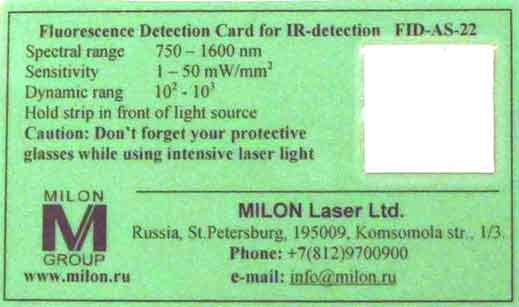

Визуализатор используется для обнаружения и локализации ИК-излучения. Спектральный диапазон 760-1600нм. |
|
|
|

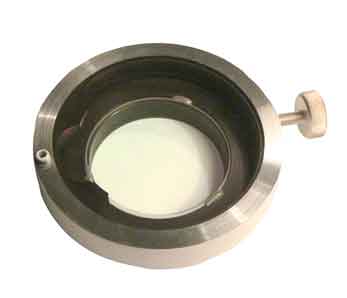

Вставка c защитными фильтрами для операционного микроскопа, кольпоскопа
Фильтры обеспечивают защиту глаз наблюдателя от отраженного и рассеиваемого лазерного ИК-излучения при проведении лечения с использованием лазера и микроскопа.
Вставка с фильтром устанавливается между разъемными частями (узел с окулярами и узел с объективом) Галилеевского микроскопа. |
Аспиратор дыма "ФОТЕК"
Предназначен для удаления продуктов горения из операционного поля при проведении лазерных операций.
Подробнее
|
|
|
|
Хирургический дымоотсасыватель "ЭВДМ"
Аппарат предназначен для эвакуации дыма и паров, возникающих при проведении электро-хирургических, радиохирургических и лазерных вмешательств.
Подробнее
|
|
|
|

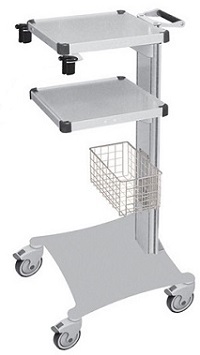

Столик аппаратный с приспособлениями
Корзина, дополнительная полка, держатели инструментов- 2 шт. Дополнительно может быть оснащен держателем аспирационного шланга эвакуатора дыма.
Подробнее
|
|
|
|
